一、項目概述
1.1項目概況
1.1.1政策要求
電力是煤礦生產的主要能源，是煤礦礦井的動力源，采掘、掘進離不開電，通風、排水離不開電，提升、運輸離不開電。電是礦井的命脈，它不僅直接關系生產，而且與礦工的生命安全也息息相連�！吨腥A人民共和國煤炭法》《中華人民共和國安全生產法》及《礦山事故災難應急預案》（2006）中強調：煤礦企業必須堅持安全第一，預防為主的安全生產方針。即要以人為本，安全第一，要始終把保障人民群眾的生命安全放在首位，最大限度地減少礦山事故災難造成的人員傷亡和危害。
2022 年 3 月 1 日，國家發改委、國家能源局頒布《“十四五”現代能源體系規劃》提出，優化布局電網側儲能，發揮儲能消納新能源、削峰填谷、增強電網穩定性和應急供電等多重作用，積極支持用戶側儲能多元化發展，提高用戶供電可靠性。 山西省、山東省、遼寧省、河北省、國家能源等地方及央企，已出臺文件要求下轄煤礦配置應急電源。用固定式儲能系統作為應急電站，相比較柴油發電機組，在國家十四五“能耗雙控”的目標要求下，有著巨大的優勢，柴油發電機組屬于增加碳排放并被嚴格監管的設備，而儲能屬于綠色能源。國家及地方也在不斷推出各項政策推動儲能行業的發展。
1.1.2煤礦主要負荷情況：
|
設備地點 |
設備名稱 |
功率 |
啟動方式 |
啟動電流 |
備注 |
|
|
1 |
一采區 |
主扇 |
900kW |
電抗器啟動 |
311A |
啟動時間19S |
|
2 |
一采區 |
瓦斯泵 |
500kW |
直接啟動 |
173A |
|
|
3 |
一采區 |
瓦斯泵 |
500kW |
直接啟動 |
173A |
|
|
4 |
一采區 |
局部通風 |
360kW |
直啟啟動 |
145A |
|
|
5 |
一采區 |
主扇 |
500kW |
直啟啟動 |
173A |
|
|
合計 |
|
|
2760kW |
|
|
|
1.2儲能系統測算與分析
儲能系統采用目前更為安全穩定的高壓級聯儲能產品，以磷酸鐵鋰電池組為儲能載體，通過級聯H橋變流器接入電網，可進行循環電能存儲與釋放的設備系統。
1.2.1儲能系統容量設計
根據客戶要求，為仲恒煤礦配置一套應急電源系統。儲能系統方案計算如下：
本項目并網電壓為10kV，根據上表得知最大電流為311A，PCS選型按照最大沖擊電流放大1.75倍選擇，故選擇10kV 5.5MW PCS可以滿足現場需求。
儲能系統容量按照≥1小時選型：（2760kW）/0.8（放電轉換效率+現場線路設備等損耗）/0.8（DOD）≥4.3MWh,最終配置5.5MWh,應急時間約1小時。
根據此項目概況和需求配置以下方案：

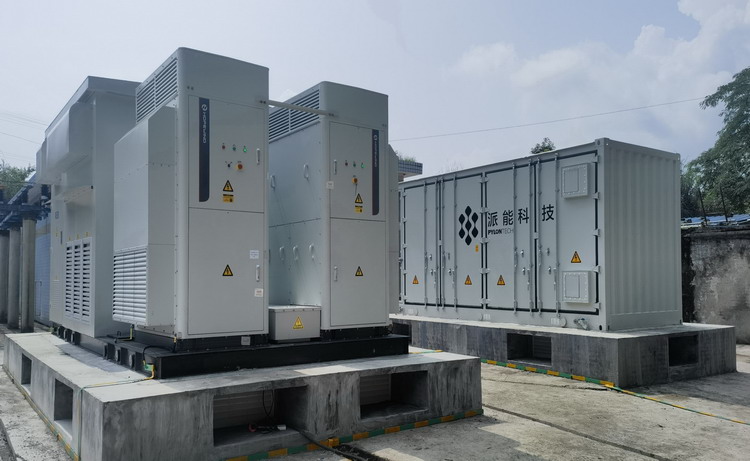

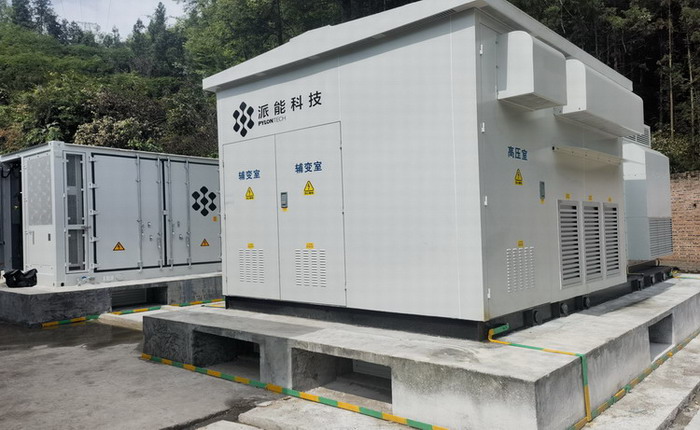

并網電壓為10kV等級配置，總能量為5.5MW/5.5MWh，集裝箱艙內布置1套5.5MW PCS及配電系統，電池系統配置1套5.5MWh電池組、內部包含消防、散熱系統等，此儲能系統集裝箱為非步入式。此套儲能可直掛電網側無需升壓變壓器。滿足應急條件下1小時的供電。
